Schritt für Schritt Anleitung
Fotos | Video
Alle Arbeitsschritte
In dieser Schritt-für-Schritt-Anleitung habe ich die Arbeitsschritte einmal komplett dargestellt. Für die Anfertigung der kompletten Zyklon Absaugung habe ich ca. 8 Std. benötigt. Mit fertiger Bauanleitung ist es wahrscheinlich in der Hälfte der Zeit zu schaffen.
Außerdem findest Du auf dieser Seite auch das Video-Tutorial.
Zuschnitt
Kante besäumen und anschließend auf Breite schneiden
Ablängen
Die Höhe und Tiefe ergibt sich aus den verwendeten Teilen
Kanten abrunden
Ich habe einen 3mm Rundungsfräser verwendet
Schleifen
Mit 100er oder 120er Körnung
Schraublöcher vorbohren
Halbe Materialstärke

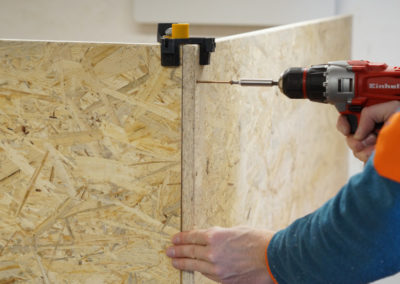

Absaugung zusammenbauen
Klappt durch die vorgebohrten Löcher sehr passgenau
Seiten montieren
Mit Schraubzwingen fixieren

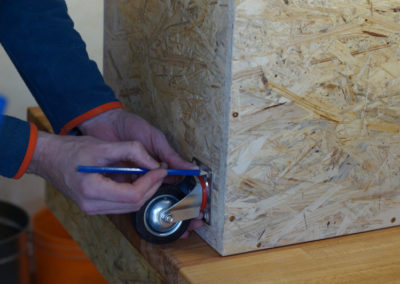

Räder anzeichnen
Anschließend den Lochabstand zu den Kanten messen
Radschrauben vorbohren
Mit 5,5 mm Bohrer

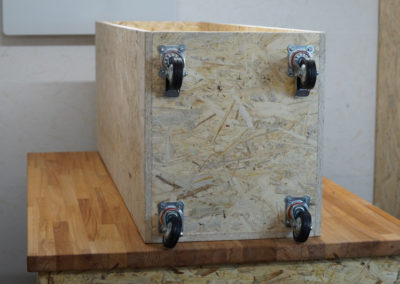

Räder montieren
Mit 5 x 25 Gewindeschrauben
Hebemechanik anzeichnen
Mitte ermitteln

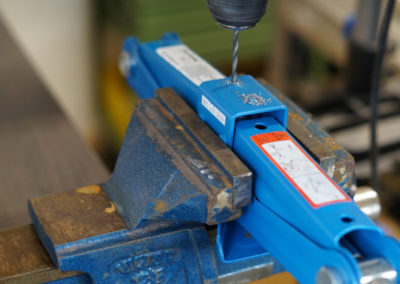

Scherenheber vorbohren
5,5mm Oben und Unten

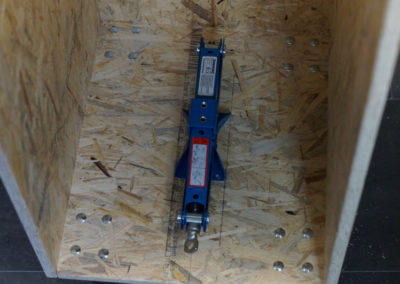

Scherenheber verschrauben
Mittig mit 5 x 25 Gewindeschrauben

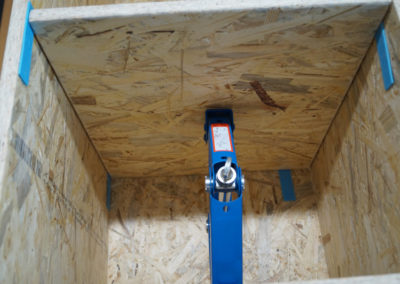

Hubboden justieren
Auf jeder Seite 2 mm Platz lassen
Kurbel zuschneiden
8 mm Gewindestange als Kurbel für den Scherenheber ablängen
Gummidichtung anbringen
Kantenschutzdichtung aufstecken
Gummidichtung formen
Die Dichtung mithilfe eines Heißluftföns an den Staubeimer anpassen
Zwischenboden festschrauben
Vorher Scherenheber 3 cm hochdrehen und Position des Bodens ermitteln
Auslassöffnung bohren
Unteren Auslass des Zyklons mittig anzeichnen und bohren

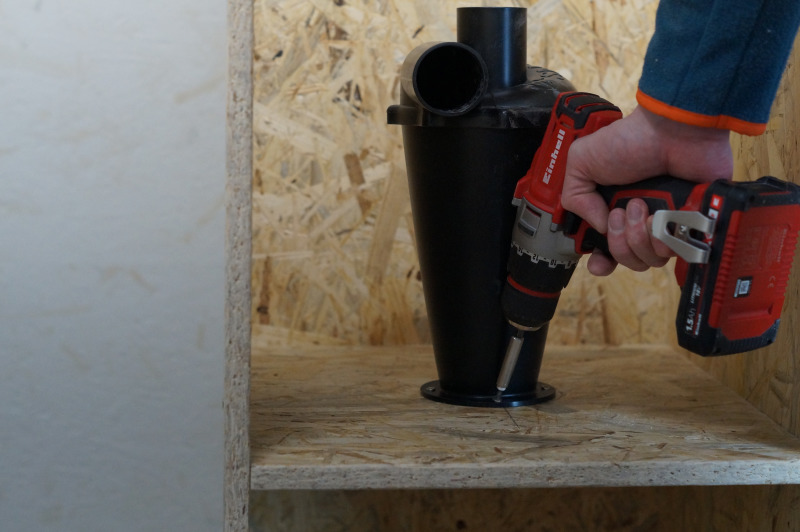

Zyklon fixieren
Mit 4 x 20 mm Spax
Staubsaugeranschluss anbringen
Je nach Staubsaugermodell entsprechend anpassen

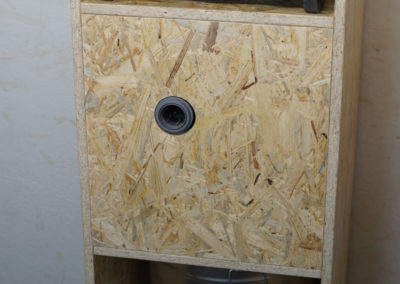

Staubsaugerboden einpassen
oberes Loch für Saugrohr bohren und Boden montieren
Verlussdeckel einpassen
Um den Zyklon bestmöglich zu fixieren

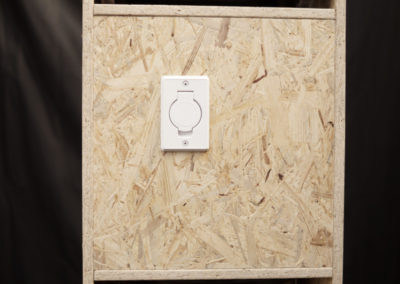

Schlauchdose
Passende Dose für meinen Saugschlauch
Staubsauger einpassen
Anschluss für Staubsauger anpassen

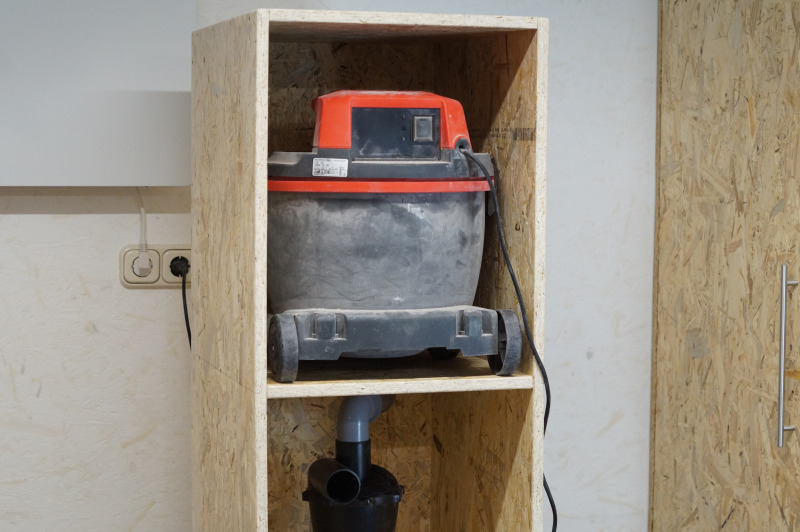

Staubsauger anbringen
Staubsauger direkt am Rohr aufschieben
Hebemechanik
Hebemechanik für den Staubeimer der Zyklon Absaugung

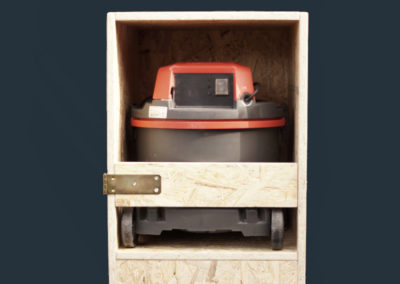

Staubsauger fixieren
Verhindert das Harausrollen des Saugers
